查特液氮罐 mve液氮罐 自增壓液氮罐 DC230LP DC230
時間:2020-04-15 09:33來源: 作者:ydgmve2020yyx 點擊:
次
查特液氮罐 杜瓦瓶是市場上使用比較廣泛占有率比較高的同類產品，查特公司在真空儲存深冷領域在40多年前就開始研發產品，現在主要研究低溫介質儲存的低耗損儲存和長壽命的使用
查特液氮罐杜瓦瓶是市場上使用比較廣泛占有率比較高的同類產品，查特公司在真空儲存深冷領域在40多年前就開始研發產品，現在主要研究低溫介質儲存的低耗損儲存和長壽命的使用。以利于客戶的長期高效使用。查特液氮罐杜瓦瓶的產品研發讓技術原理涵蓋所有深低溫儲存和運輸領域，是機電一體化行業在超低溫領域的延伸。創造深遠價值。
一 配置說明
二 技術參數：
* 在安全閥設定壓力下的充裝重量/Fill weight is based on relief valve setting pressure
三 查特液氮罐用途介紹
1 查特液氮罐用于厭氧手套箱供應氮氣，高純度，壓力的氮氣供應，使用查特液氮罐配備厭氧手套箱供應氮氣使用180MP 或者200MP型查特液氮罐
2 NMR核磁共振儀沖入液氮，使用低壓力的DC230LP型號配置液氮低溫軟管為核磁共振儀補充液氮，DC230LP還為很多生物液氮罐做補充罐使用。低壓力22PSI用途下，補充罐的使用廣泛
3另外質譜儀，液質聯用儀，氣質聯用以的高純氮氣供氣使用180MP或者200MP，都是市場上的常用型號，在激光切割機領域，查特液氮罐的使用更為廣泛，現有的動態熱機械分析儀、高低溫試驗箱等都適配查特中、小型號的MP系列罐體。
四 查特液氮罐使用方法
低溫液體使用
1使用液氮罐內的低溫液體，如液氮，需要連接軟管到進排液閥，另一端連接需要使用液氮的設備。
2 罐體內有低溫液體時，先打開液氮罐增壓閥，一般緩慢開啟增壓閥，壓力緩慢增加，一般壓力不超過。0.2mpa。然后開啟液相閥，放出低溫液體。可以手動根據低溫液體的使用情況調節閥體的開動大小。
3 停止使用時關閉液相閥和增壓閥。
4 一般使用后，罐體內會留有壓力，一般無需理會，也可以開啟放空閥放盡罐內壓力。
罐內氣體使用
1 使用罐內氣體，需要先在氣相閥上安裝減壓閥，然后把氣體管路連接好。
2 罐內有低溫液體時，打開罐體增壓閥先開始增壓，使罐體處于增壓狀態，然后打開氣相閥，罐體內部增壓后，又經汽化盤管后汽化的氣體就經過氣相閥體出來了。
3 使用時根據使用的壓力要求調解氣相閥外安裝的減壓閥的壓力表的壓力，以適應使用的壓力需求。
4 關閉時，先關閉減壓閥，再關閉增壓閥，再關閉氣相閥。

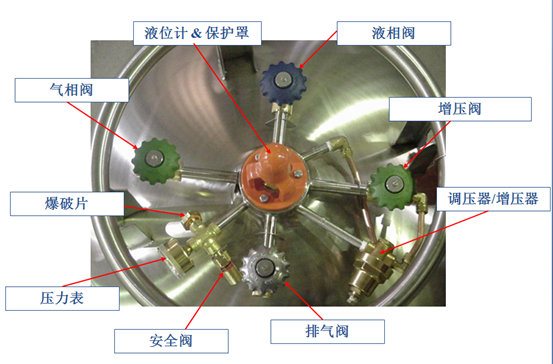

一 配置說明
- 液相閥——液相閥用來輸入或者輸出低溫液體
- 增壓閥——增加罐內壓力，調節罐體汽化壓力
- 調壓器/增壓器——（接通/斷開）壓力控制調節器
- 排氣閥——又稱放空閥，用于放空罐體內部壓力
- 安全閥——又稱泄壓閥，在罐體內部壓力超高時，用來泄壓
- 壓力表——指示罐體內部壓力
- 氣相閥——輸出氣體使用
- 液位計/保護罩——指示液氮罐內部低溫液體液位，保護罩用來保護液位計
二 技術參數：
| 產品型號/Model | DC230LP | DC230MP | DC230HP |
| 容量/Capacity | |||
| 幾何容積/Gross (升/L) | 240 | 240 | 240 |
| 凈容積/Net (升/L) | 230 | 230 | 230 |
| 外型尺寸/Size | |||
| 外筒直徑/Outer Shell Diameter (厘米/cm) | 60.6 | 60.6 | 60.6 |
| 底板尺寸/Square Base size(厘米/cm) | 63 | 63 | 63 |
| 高度/Height(厘米/cm) | 160 | 160 | 160 |
| 技術參數/Technical Parameter | |||
|
安全閥設定壓力(兆帕/PSI) Relief Valve Setting(MPa/PSI) |
0.15/22 | 1.58/230 | 2.41/350 |
|
爆破片設定壓力(兆帕/PSI) Secondary Relief Valve Setting(MPa/PSI) |
1.38/200 | 2.76/400 | 4.13/600 |
|
調壓閥設定壓力(MPa/PSI) Regulator setting pressure(MPa/PSI) |
0.12/18 | 0.86/125 | 2.07/300 |
| 空瓶重量/Empty Weigh(公斤/kg) | 145 | 168 | 185 |
| 充裝重量/Full Filling Weight(公斤/kg) * | |||
| 液氧/LO2 | 258 | 229 | 223 |
| 液氮/LN2 | 182 | 163 | 156 |
| 液氬/LAr | 318 | 275 | 270 |
| 液態二氧化碳/LCO2 | / | / | 239 |
| 標況下氣體體積/Standard Gas Volume(Nm3) | |||
| 氧氣/O2 | / | 164 | 156 |
| 氮氣/N2 | / | 132 | 124 |
| 氬氣/Ar | / | 160 | 151 |
| 二氧化碳/CO2 | / | / | 121 |
| 日蒸發率(液氮)/NER(LN2) | 1.5% | 1.8% | 1.8% |
| 氣流量/Gas Flow Rate ( Nm3/hr) | |||
| 氧、氮、氬（O2、N2、Ar） | / | 10.5 | 10.5 |
| 二氧化碳(CO2) | / | 2.9 | 2.9 |
三 查特液氮罐用途介紹
1 查特液氮罐用于厭氧手套箱供應氮氣，高純度，壓力的氮氣供應，使用查特液氮罐配備厭氧手套箱供應氮氣使用180MP 或者200MP型查特液氮罐
2 NMR核磁共振儀沖入液氮，使用低壓力的DC230LP型號配置液氮低溫軟管為核磁共振儀補充液氮，DC230LP還為很多生物液氮罐做補充罐使用。低壓力22PSI用途下，補充罐的使用廣泛
3另外質譜儀，液質聯用儀，氣質聯用以的高純氮氣供氣使用180MP或者200MP，都是市場上的常用型號，在激光切割機領域，查特液氮罐的使用更為廣泛，現有的動態熱機械分析儀、高低溫試驗箱等都適配查特中、小型號的MP系列罐體。
四 查特液氮罐使用方法
低溫液體使用
1使用液氮罐內的低溫液體，如液氮，需要連接軟管到進排液閥，另一端連接需要使用液氮的設備。
2 罐體內有低溫液體時，先打開液氮罐增壓閥，一般緩慢開啟增壓閥，壓力緩慢增加，一般壓力不超過。0.2mpa。然后開啟液相閥，放出低溫液體。可以手動根據低溫液體的使用情況調節閥體的開動大小。
3 停止使用時關閉液相閥和增壓閥。
4 一般使用后，罐體內會留有壓力，一般無需理會，也可以開啟放空閥放盡罐內壓力。
罐內氣體使用
1 使用罐內氣體，需要先在氣相閥上安裝減壓閥，然后把氣體管路連接好。
2 罐內有低溫液體時，打開罐體增壓閥先開始增壓，使罐體處于增壓狀態，然后打開氣相閥，罐體內部增壓后，又經汽化盤管后汽化的氣體就經過氣相閥體出來了。
3 使用時根據使用的壓力要求調解氣相閥外安裝的減壓閥的壓力表的壓力，以適應使用的壓力需求。
4 關閉時，先關閉減壓閥，再關閉增壓閥，再關閉氣相閥。
